詳細介紹：

      ZM9005基于WINDOWS2000/XP等WINDOWS操作系統，采用先進編程技術，該系統結合了煤礦自動化和電力自動化諸多的特點，是一個靈活、開放的軟件系統。
該軟件和各種電力儀表、微機保護裝置等進行聯網集成，為智能化煤礦供電系統的構建，提供了一個綜合的平臺。

      主要用于煤礦井下的電力自動化系統，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴···展性、高可靠性和強大的通訊能力。通過組網可實現地面集中控制。

●采用西門子S7-300PLC，并設計了完善的軟、硬件抗干擾隔離措施。

●該裝置能對125*N臺開關進行集中控制；

●具有“五遙”功能；遙控、遙測、遙信、遙調、遙視；具有語音報警、預警功能；

●配有光纖攝像儀和防爆音箱，形成多媒體效果；

●配有100M光纖雙冗余工業級環網交換機，對沒有環網的礦井可自成環網。

●配有本公司自主開發的協議轉換模塊，可對多種不同廠家的協議進行轉換和無縫連接。

產品結構

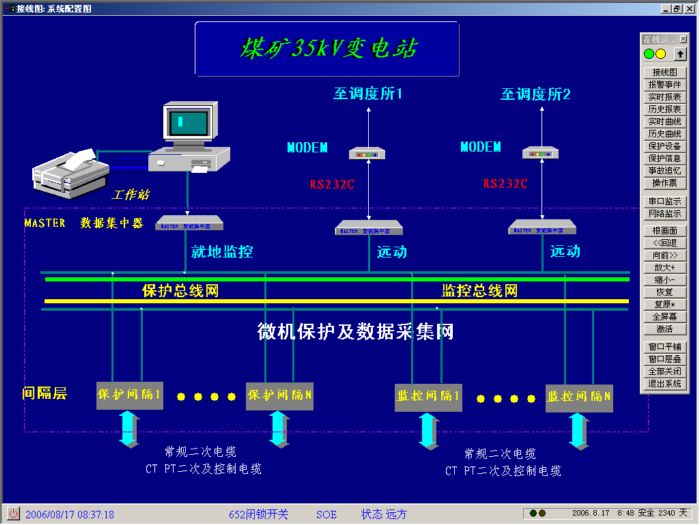

  網絡結構
    該軟件可以分布在煤礦網絡中的各個節點來構建成一個分布式網絡結構，軟件支持雙機、雙網冗錯設置，適合各種大中型高、低壓變配電室及大中小型煤礦供電系統，可以滿足新老中央變電所、采區變電所改造的不同需求。
      軟件適合各種工業網絡通訊方式，如工業以太網、現場總線等，支持與國內外各廠家的微機保護裝置、智能斷路器、網絡儀表等設備的通訊，同時還可以和工業自動化的DCS、PLC、RTU、采集模塊等諸多工控設備進行聯網，來幫助企業實現綜合數據處理。

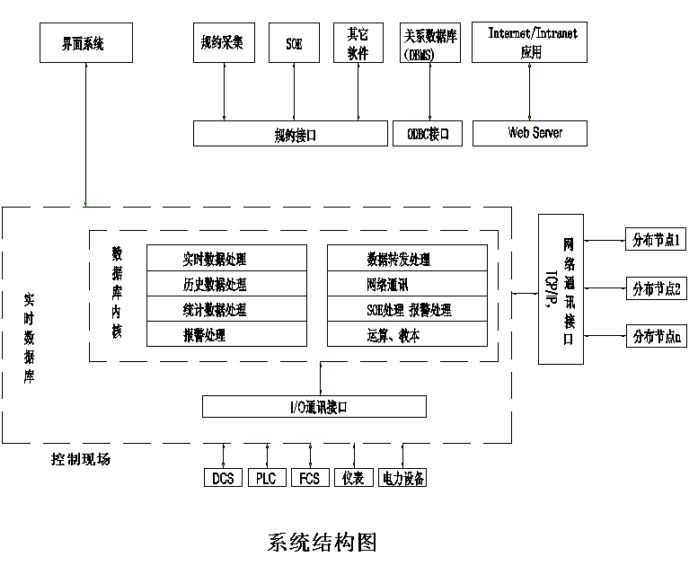

 軟件產品架構
產品以實時數據庫為核心，通過數據庫對本地、網絡各節點的數據請求進行綜合處理

通訊規約處理與轉發
     該軟件支持標準RS232/422/485，TCP/IP、UDP/IP等網絡標準，支持各種現場總線，支持多種電力規約的并發處理與轉發，靈活方便，易于維護。
     隨著煤礦自動化智能設備及通信網絡技術的發展，局域網的應用是自動化系統發展的必然趨勢，傳統的“通信前置機”已不能滿足自動化發展的需要，該軟件基于網絡的強大通信處理，數據共享功能完全能取代現有“通信前置機”的功能。

規約采集
可以與多種硬件廠商的設備進行通信，具備多種標準規約采集標準，而且支持各電力廠家的保護測控裝置、直流屏、小電流選線裝置、VQC自動裝置等，并且支持常用的可編程控制器（PLC）、智能模塊、板卡、智能儀表、變頻器等，支持的采集協議達到100種以上。
規約轉發
具有性能良好的數據轉發規約驅動開發平臺，可以將多種規約采集的設備以不同的規約進行數據轉發，模塊靈活開發，可以作為供電系統的規約轉換平臺。
軟件功能

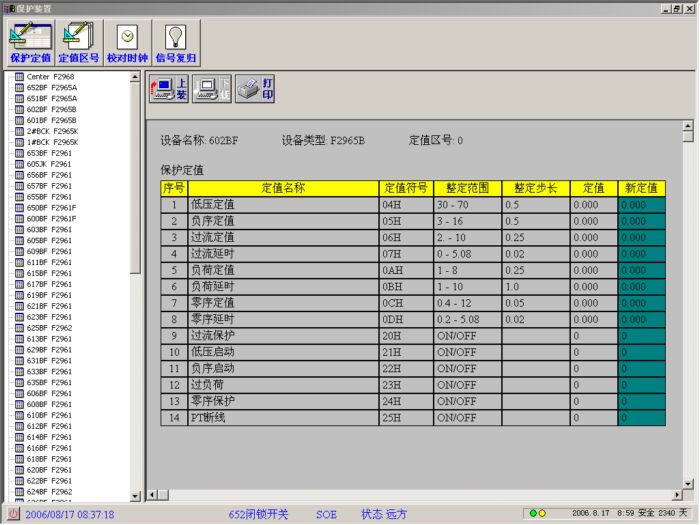

軟件可以完成高、低壓變配電系統的一次接線圖的顯示和操作、相關參數設置、遙控閉鎖操作、報警、事件記錄、分析曲線、棒圖、實時與歷史報表打印、智能報警、負荷分析等功能，同時還可以向上一級調度系統通過標準規約進行數據傳輸。

信息的采集與處理
遙測：采集線路的電壓、電流、有功功率、無功功率等模擬量信號；
遙調：變壓器分接頭調整，系統功率因數調整等；
遙信：開關位置、開關狀態、保護動作信號、跳閘信號等開關量信息；
遙控：開關量輸出，斷路器的閉合和斷開等；
保護：從電網中迅速切除故障設備和線路；
事件順序記錄（SOE）：記錄狀態量發生變化的時刻和先后順序。



 圖形功能介紹

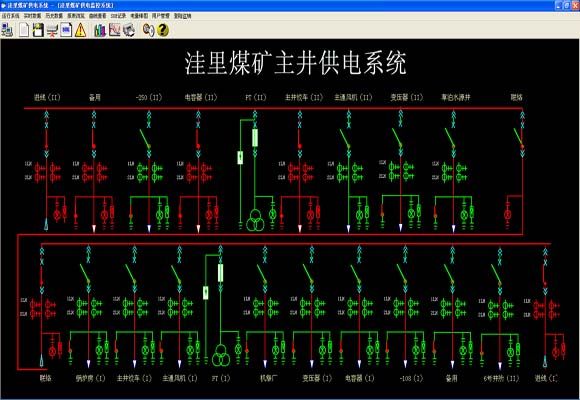

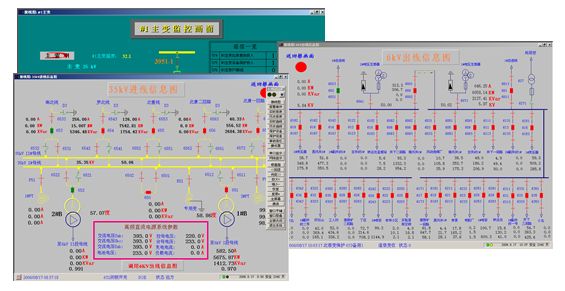

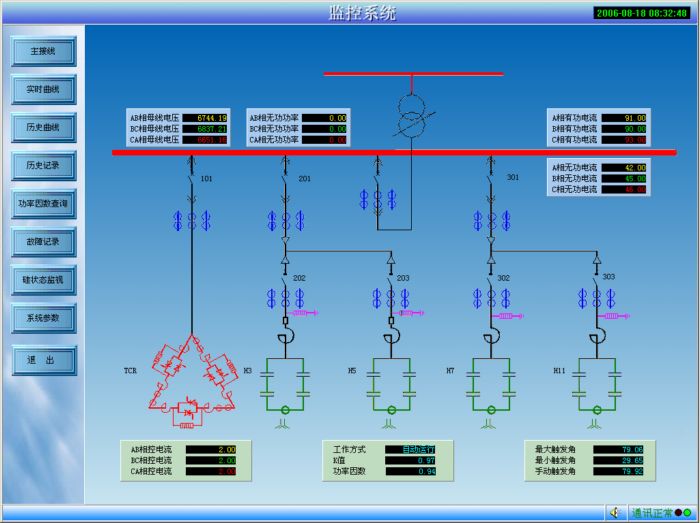

運行工況圖 采區變電所的地理位置圖、一次接線圖、電氣主接線圖、實時系統運行工況圖、故障報警的詳細記錄、跳閘設定的曲線對比圖、模擬指針表圖等。



 分析曲線
對實時數據以曲線的方式進行顯示，可以對實時電流、電壓和能耗等進行顯示，并可以靈活的進行設置。
報表功能 通過報表工具可以制作實時數據報表和歷史數據報表

報警記錄 對系統模擬量的越限報警、開關跳閘報警進行記錄
時間記錄 記錄系統發生的事件信息和操作信息，并且可以對
線路情況進行查詢
打印功能 定時打印報表和運行日志
開關操作記錄打印
時間順序記錄打印



 安全權限管理
為保證系統的安全性，系統可根據各工作站的不同用途設置相應權限，系統提供基于用戶權限的安全管理系統，可設置系統操作員、系統工程師、外部有關人員等多級的操作權限，每個用戶都有自己的加密的個人口令密碼。
開放性
數據庫開放接口 提供開放的Activex控件接口，通過網絡節點可以遠程訪問實時和歷史數據。
ODBC架構 通過ODBC接口實現與關系數據庫雙向數據交換。
OPC架構 符合標準通訊，能夠以O(shè)PC標準和第三方軟件進行數據交換。
WEB功能 支持INTERNET/INTRANET直接訪問，可以用IE瀏覽器作為一個瘦客戶端軟件來
訪問服務器的數據及監控畫面。
