使用本產品前，請詳細閱讀本說明書。
產品使用說明書
1 用途
KXJ1140(660)礦用隔爆兼本安型可編程控制箱（以下簡稱控制箱）主要用于煤礦井下的智能機械手、自動排水、井下制冷系統等多個自動化控制裝置，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。
控制箱內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。
控制箱執行標準GB3836-2010、Q/ZMD061－2015。
2 環境條件
-溫度: 15℃～40℃；
--平均相對濕度: 45～75%RH；
--大氣壓力: 80kPa～106kPa；
--適用于有瓦斯和煤塵爆炸危險的環境中；
--周圍介質無腐蝕性氣體；
--機械環境: 無顯著振動和沖擊的場合。
3 防爆控制箱主要技術參數
Ø 工作電壓：AC1140V/660V；
Ø 工作電流：≤ 80A；
Ø 本安參數（本安電源）：
Uo= DC18.5V；
Io= 810mA；
Co= 0.1μF；
Lo= 100μH。
4 防爆控制箱輸入輸出接口
(1) 數字量輸入點32點；
(2) 數字量輸出點32點；
(3) 模擬量輸入點8路；
(4) 接觸器輸出1路；
(5) RS485通信口1路；
(6) 以太網口1路；
(7) WIFI無線1路。
5 產品型式
礦用隔爆兼本質安全型“Exd[ib] I Mb”。
6 防爆控制箱產品結構及原理
6.1 產品結構及外形尺寸

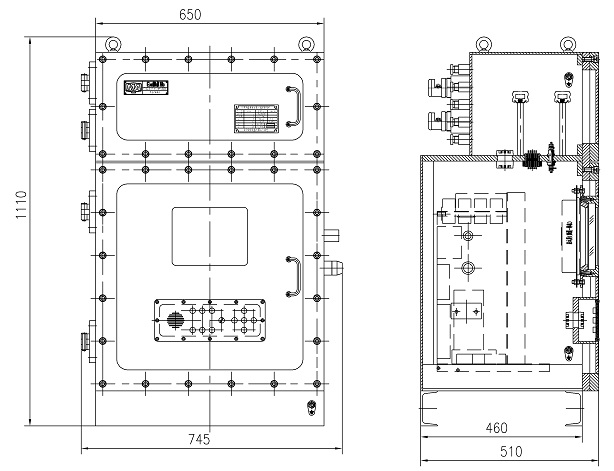

控制箱由本安電源、PLC、網絡設備、外殼四大部分組成，其外部結構如圖1所示。
外形尺寸：745mm×510 mm×1110mm（長×寬×高）；
重量：376Kg。
6.2 電氣原理
6.2.1主要功能
6.2.1.1 控制箱具有模擬量采集功能。
6.2.1.2 控制箱具有開關量采集功能。
6.2.1.3 控制功能
(1) 控制箱能控制防爆電機的運行。
(2) 控制箱能控制電磁鐵、球閥等設備的運行。
6.2.1.4 顯示功能
控制箱能夠將采集的模擬量、開關量的狀態以及控制輸出的狀態在液晶顯示屏上顯示。
6.2.1.5 無線接收功能
控制箱能夠接收無線遙控器的指令，執行相應的動作。
6.2.1.6 WIFI無線通信
控制箱能夠提供無線WIFI接入功能。
6.2.1.7 RS485通信
控制箱具備標準的RS485串口通信功能。
6.2.1.8 語音報警功能
控制箱能夠播放語音報警，語音強度≥85dB。
6.2.1.9 硬盤錄像功能
控制箱能接入網絡攝像頭，并通過網絡實現錄像及回放。
6.2.2電氣原理
控制箱采用了隔爆兼本安全型設計。控制箱外殼采用了隔爆型結構設計，本安電源安裝于隔爆腔內。另外，非本質安全型器件全部安裝于控制箱內，分別進行了防爆處理，與其關聯設備采用了本安或隔爆連接。
控制箱內的PLC控制器是本產品的核心控制部件，對PLC的輸入信號進行了本安隔離，輸出信號進行了繼電器隔離，從而保證了系統的防爆性能。
7 防爆控制箱安裝、調試、操作及使用注意事項
控制箱在安裝前，應仔細檢查外殼及電器元件是否在運輸中遭到碰撞損壞，緊固螺栓是否松動。技術文件、產品出廠合格證應與產品一致。
7.1 位置安裝
控制箱主要安裝于井底車場、通風巷道、掘進巷道等無顯著振動和沖擊的場所。
7.2 配接設備
配接設備表詳見附錄 A。
8.1 注意事項
8.1.1 長期停止運行或維修過程中，應將控制箱右側上的電源開關斷開。
8.1.2 維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
8.1.3 本產品不得隨意與其它未經聯檢的設備連接。
8.1.4 本產品未規定配接設備，在與其它設備連接時應經聯檢合格后方可連接。
8.1.5 維修時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。
9 防爆控制箱運輸和儲存
l 產品包裝木箱摞裝層數不得大于二層。
l 搬運時避免摔碰和防雨淋。
l 必須貯存在干燥的房間內。
l 隨機技術資料：產品合格證、使用說明書、裝箱單各1份。
10 防爆控制箱訂貨和服務
l 訂單上需注明產品名稱、型號、數量及交發貨日期。
l 訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
