KXJ-200/1140（660）礦用隔爆兼本質安全型電控箱（以下簡稱電控箱）主要用于煤礦井下的智能機械手、自動排水、井下制冷系統、井下污水處理系統等多個自動化控制裝置，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。

電控箱可給16路電機供電并控制，具備電機保護功能。

防爆電控箱應用于煤礦井下電動閘閥控制、污水處理系統多電機供電及控制等。

電控箱內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。

電控箱執行標準GB3836-2021、Q/ZMD068－2021。

工作電壓：AC1140V/AC660V；

工作電流：200A；

模擬量信號：4mA～20mA；

a）電源端（內部供電18V），Uo：18.4VDC，Io：1.0A（MKD-I輸出本質安全型電源，輸出本質安全型電源，防爆證號：320190686U）；

 b）USB5V（內部供電） Uo：5.4VDC，Io：700mA；

c）RJ45網口 Uo：10V，Io：315mA，Co：10μF，Lo：2mH；

d）安全柵輸出 Uo：28VDC，Io：93mA，Po：0.65mW，Co：0.05μF，Lo：2.4mH）。

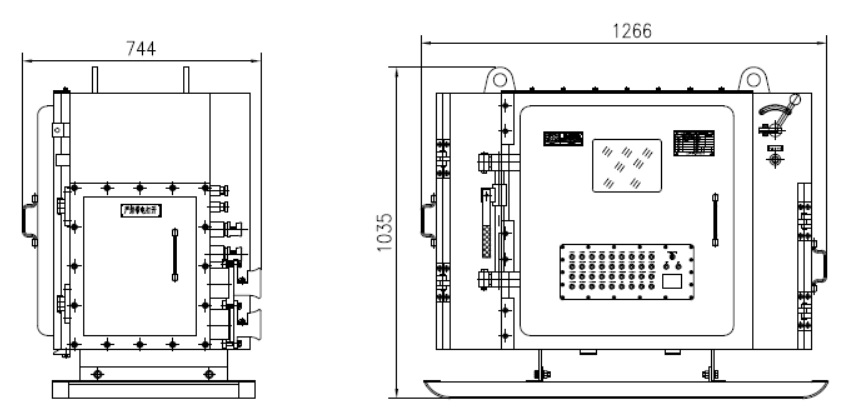

電控箱由16路接觸器、保護器、本安電源、PLC、網絡設備、外殼等部分組成，其外部結構如圖1所示。

外形尺寸：1266mm×744mm×1035mm（長×寬×高）；

重量：934Kg。

電控箱具有開關量輸入功能，具有模擬量輸入功能。

電控箱具有控制功能，可以給16路電機供電、控制?？梢詫?shí)現手動和自動起、停被控設備，并具備電機保護功能。

電控箱具有顯示功能，能夠顯示電機工作狀態等信息。

電控箱具有設置功能，能夠通過按鈕實現對電機參數的設定，如電機工作時間間隔等。

電控箱具有標準的網絡光口、網絡電控通信功能和USB接口通信功能。

電控箱具有鼠標觸摸板操作功能，通過觸摸板可移動屏幕上的光標。
